Разведка и съёмка объекта
Полёты для фото- и видеосъёмки перед злонамеренными действиями.
Ответ: обнаружение телеметрии дрона и пульта оператора, подавление канала управления.
Официальный дилер · ООО «АПЕКС-Центр»
Солярис-НС

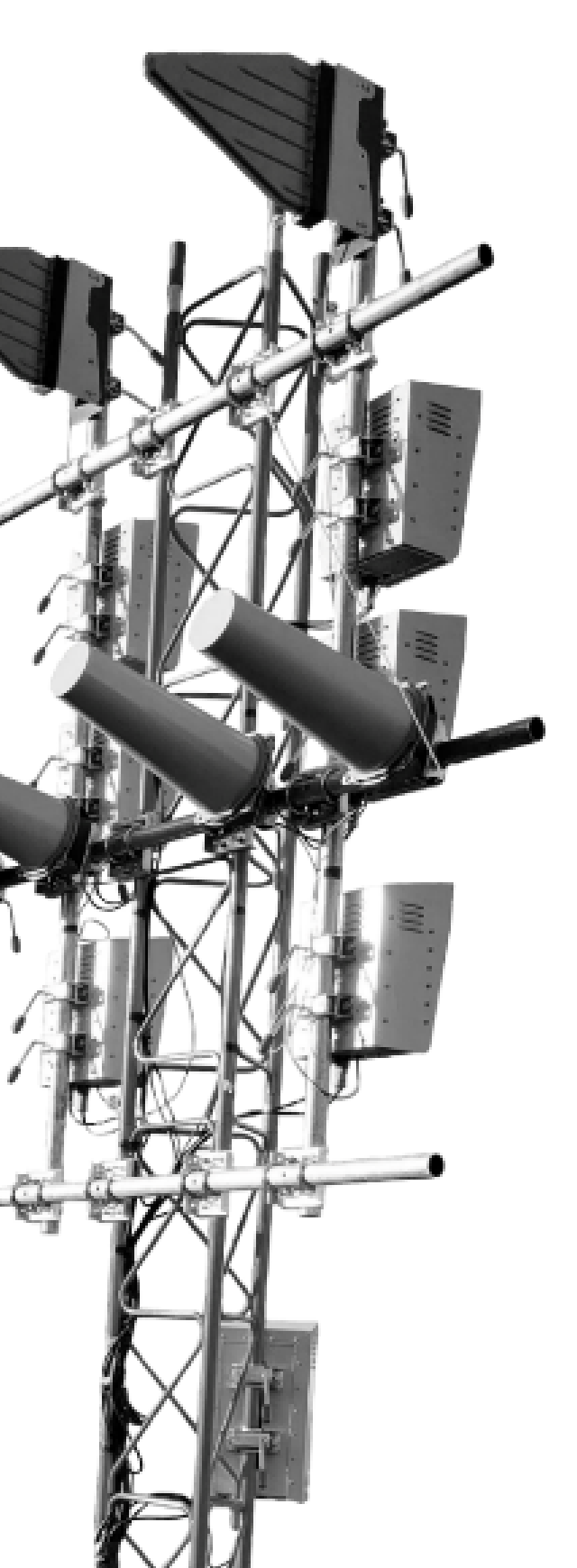

Стационарный комплекс обнаружения и подавления БПЛА
Обнаруживает телеметрию дронов и пульты ELRS, ставит помехи каналам управления FPV-дронов, коммерческих БПЛА типа DJI и Autel и подавляет спутниковую навигацию. Проектируем, поставляем и монтируем под ключ, в том числе на высокомачтовые опоры ELMA высотой до 52 м.
- 10 км
- обнаружение БПЛА самолётного типа*
- 5 км
- подавление каналов управления самолётных БПЛА*
- 10 км
- радиоподавление спутниковой навигации*
- 100–6000
- МГц — диапазон обнаружения
* не менее, по данным производителя
Угрозы и ответ
От чего защищает Солярис-НС
Малые БПЛА используют для разведки, сброса грузов и атак на объекты. Комплекс работает сразу по двум уязвимостям дрона: радиоканалу управления и приёмнику спутниковой навигации.
FPV-дроны «камикадзе»
Управляемые по радиоканалу малогабаритные дроны, в том числе кустарного производства.
Ответ: отдельный блок противодействия FPV-дронам, обнаружение пультов ELRS на дальности до 6 км.
Коммерческие мультикоптеры
DJI, Autel и аналоги, в том числе со сбросом грузов с высоты 100–150 м.
Ответ: полосно-заградительные помехи в полосе обнаруженного канала управления.
Полёт по программе
БПЛА, которые летят по заданному маршруту по сигналам ГНСС без связи с оператором.
Ответ: радиоподавление GPS, ГЛОНАСС, Galileo и Beidou на дальности не менее 10 км.
О комплексе
Обнаружение и подавление в одном изделии
Солярис-НС создаёт заградительные и полосно-заградительные помехи каналам управления FPV-дронов и коммерческих дронов типа DJI и Autel, а также приёмникам спутниковых навигационных систем БПЛА.
- Встроенные обнаружители «Солярис-О» находят канал управления, и помеха ставится точно в его полосе, а не во всём диапазоне
- Управление по Ethernet через специальное ПО, работа в автономном режиме
- Блок противодействия FPV-дронам и блок противодействия коммерческим БПЛА можно использовать независимо
- Сопряжение с изделием «Солярис-О» для расширения зоны обнаружения
- Для круговой защиты несколько комплексов ставят по секторам. Схему рассчитываем при обследовании объекта

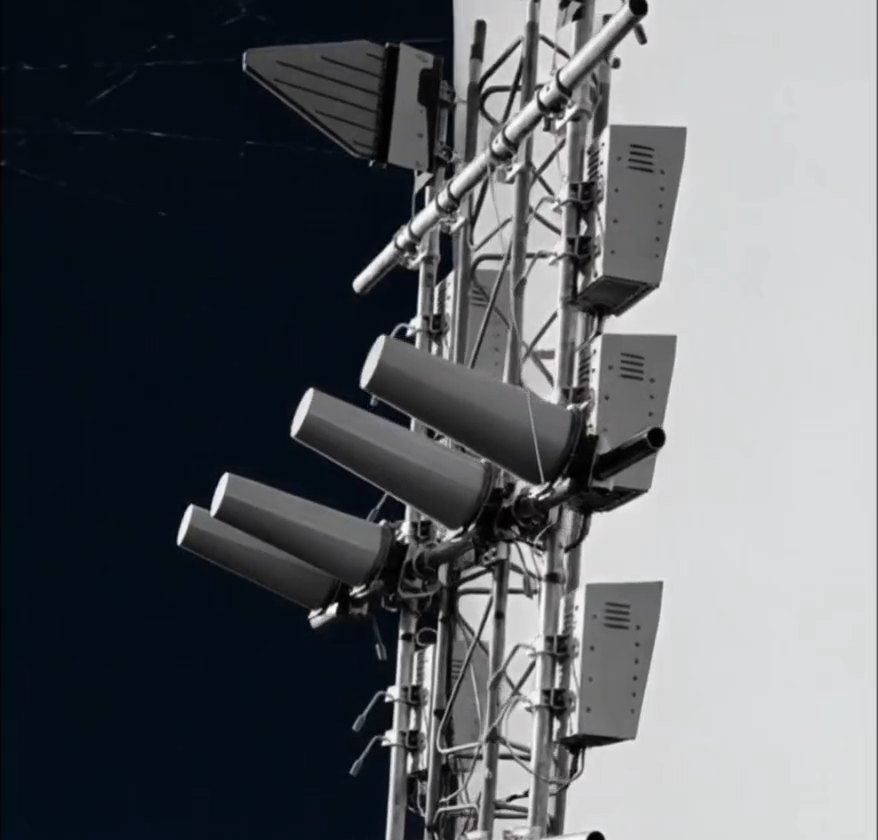

Состав
- Блок обнаружения
- Блок подавления
- Штатив
Разработчик и производитель: АО «Концерн «Созвездие», г. Воронеж.
Принцип работы
Как Солярис-НС останавливает дрон
-
1
Обнаружение
Сканирует 100–6000 МГц и находит телеметрию мультикоптеров от 4 км, самолётных БПЛА от 10 км.
-
2
Идентификация
Определяет канал управления дрона и наземный пульт ELRS.
-
3
Подавление
Ставит помеху в полосе обнаруженного канала и глушит приёмник ГНСС. Дрон теряет управление и навигацию.
-
4
Контроль
Работает автономно, управляется по Ethernet, подключается к пульту охраны объекта.
Технические характеристики
Солярис-НС в цифрах
| Дальность обнаружения и идентификации сигналов телеметрии БПЛА, не менее | |
|---|---|
| мультикоптерного типа | 4 км |
| самолётного типа | 10 км |
| обнаружение наземного пульта управления ELRS | 6 км |
| Сектор обнаружения | 60° |
| Диапазон обнаружения | от 100 до 6000 МГц |
| Дальность радиоподавления спутниковой навигации, не менее | 10 км |
| Дальность подавления каналов управления БПЛА, не менее | |
| мультикоптерного типа | 3 км |
| самолётного типа | 5 км |
| Сектор радиоподавления | 60° |
| Диапазон рабочих частот | |
| подавление спутниковых навигационных систем | GPS (L1, L2, L3, L5) Galileo (E1, E5, E6) Beidou (B1, B2, B3) ГЛОНАСС |
| подавление каналов управления БПЛА | 100–1020; 1420–1450; 2100–2860; 5125–5275; 5725–5875 МГц |
| Режим работы | Автономный |
| Потребляемая мощность, не более | 3300 Вт |
| Электропитание | 220 В / бензогенератор |
| Габаритные размеры (Д×Ш×В) | 250×220×420 см |
| Вес изделий | 250 кг |
Размещение
Где устанавливаем комплекс
Место установки выбираем так, чтобы получить нужную дальность и не мешать работе объекта.

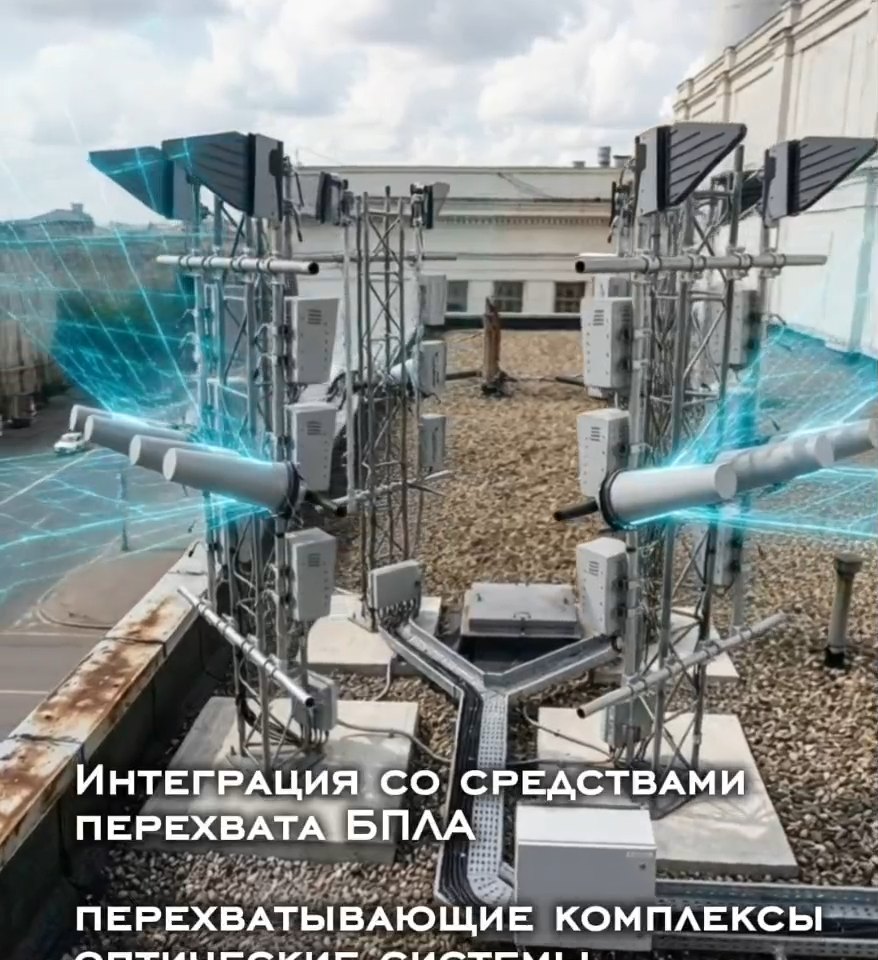

Крыша здания
Защита административных зданий, бизнес-центров и производственных корпусов в городе.

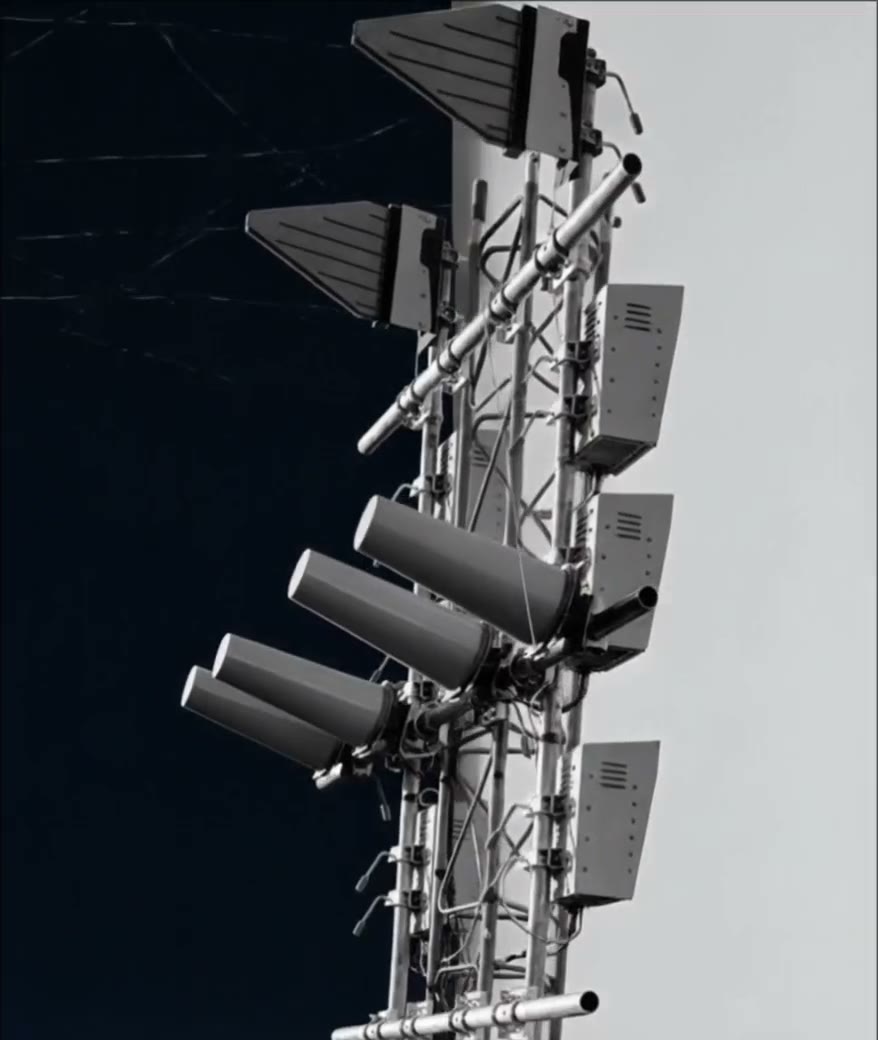

Высокомачтовая опора ELMA
Высота до 52 м даёт максимальную дальность. Опору ставят вне периметра, так что работа объекта не прерывается.
Штатив на площадке
Комплекс поставляется со штативом. Подходит для временных объектов и массовых мероприятий.
Собственное производство
Высокомачтовые опоры ELMA для РЭБ
ГК АПЕКС-энерго сама производит опоры, на которые ставится оборудование. Вы получаете комплекс, мачту, фундамент и монтаж от одного подрядчика.
- до 52 мвысота опоры подбирается под площадь и характер объекта
- ГОСТ 9.307-89горячее цинкование, по запросу порошковая покраска в нужный цвет
- Корона с землимачты с мобильной короной (ММК) обслуживаются без подъёма на высоту
- Под грунт и климатрасчёт фундамента, молниезащита и заземление в проекте
Стали Ст3пс5 (ГОСТ 380-2005) и 09Г2С (ГОСТ 19281-2014), фланцевый монтаж к анкерной закладной. Опоры можно интегрировать с видеонаблюдением и системой контроля доступа.
Почему АПЕКС-Центр
Защита объекта под ключ, а не просто поставка
Официальный дилер
Оригинальное оборудование с документацией производителя и прямой связью с разработчиком.
Полный цикл работ
Проектно-изыскательные работы, монтаж и пусконаладка, запуск серверов и автоматизация.
Свои мачты и фундаменты
Производство опор ELMA в России, ISO 9001:2015. Не нужно искать отдельного подрядчика на конструкции.
Проект под объект
Подбираем количество комплексов, секторы и высоту установки по территории, рельефу и сценариям угроз.
Интеграция
Связываем РЭБ с видеонаблюдением, СКУД, оптическими системами и средствами перехвата БПЛА.
Конфиденциальность
Работаем по договору. Сведения об объекте и схеме защиты не передаём третьим лицам.
Проект реализуется совместно с
- АО «Концерн «Созвездие»
- АО «ВЦКБ «Полюс»
- Группа компаний «АПЕКС»
Применение
Для каких объектов
Критическая инфраструктура
Электростанции, нефтегазовые предприятия, подстанции, транспортные узлы
Промышленные объекты
Заводы, склады, логистические комплексы, дата-центры
Государственные учреждения
Административные здания, исследовательские центры, режимные объекты
Массовые мероприятия
Стадионы, фестивали, спортивные соревнования, общественные события
Как мы работаем
От заявки до работающей защиты
- 01
Заявка и консультация
Обсуждаем объект, задачи, сроки и ограничения площадки.
- 02
Обследование
Изучаем территорию, радиообстановку и вероятные направления угроз.
- 03
Проект
Определяем число комплексов, секторы, места установки, питание и связь.
- 04
Поставка и монтаж
Поставляем оборудование, монтируем опоры и выполняем пусконаладку.
- 05
Запуск и обучение
Подключаем к системе управления, обучаем операторов и сопровождаем.
Презентация
Посмотрите, как работает Солярис-НС
В видео показаны размещение комплекса на крыше, зона защиты над городом и интеграция со средствами перехвата.
Вопросы
Частые вопросы
Сколько стоит Солярис-НС?
Стоимость рассчитывается по запросу. Она зависит от числа комплексов, способа установки (крыша, мачта, штатив), монтажных работ и интеграции. Оставьте заявку, и мы подготовим коммерческое предложение.
Сколько комплексов нужно для объекта?
Сектор обнаружения и подавления одного комплекса составляет 60°. Для круговой защиты комплексы размещают по секторам. Точное количество определяем после обследования территории.
Какие дроны подавляет комплекс?
FPV-дроны, коммерческие мультикоптеры типа DJI и Autel, а также БПЛА самолётного типа. Отдельно подавляется приём сигналов GPS, ГЛОНАСС, Galileo и Beidou, поэтому комплекс работает и против дронов, летящих по программе.
Какое электропитание нужно?
Сеть 220 В или бензогенератор, потребляемая мощность не более 3300 Вт. Подключение закладываем в проект.
Можно ли подключить к существующей системе безопасности?
Да. Комплекс управляется по Ethernet через специальное ПО. Интегрируем его с пультом охраны, видеонаблюдением и другими системами объекта.
Работаете ли вы в регионах?
Да, работаем с объектами по всей России. Сроки и логистику обсуждаем при подготовке предложения.
Заявка
Получите предложение по защите вашего объекта
Опишите объект и задачу. Руководитель проекта свяжется с вами, уточнит детали и подготовит коммерческое предложение.
- Цена по запросу, расчёт под объект
- Проект, поставка, монтаж и запуск
- Конфиденциально, по договору
